鉄骨工事 Vol.19


施工例・鉄骨工事Vol.19では、重量鉄骨3階建て共同住宅を2棟、
壁構造(パネル構造)の3階建てデザイナーズ住宅の新築工事をご紹介しております。


平成20年5月 重量鉄骨3階建て共同新築工事 (世田谷区) 計5枚

3階建ての新築賃貸ワンルームマンションで、デッキを含め、総重量30トンの工事でした。
柱は、コラム(BCR295)□-250x250x12、9を使用。
梁は、大梁、小梁共にSN400B材を使用し、セットバック部は、BH(ビルドH形鋼)を使用致しました。
梁は最も大きいサイズで、H-340x250x9x14を使用。

柱脚はベースパック工法。
鉄骨階段は、折り返し階段で計2基、製作、取付ました。

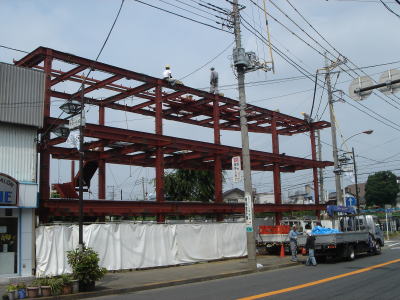

平成20年7月 重量鉄骨3階建て共同新築工事 (川崎市) 計6枚

3階建ての新築賃貸ワンルームマンションで、デッキを含め、総重量50トンの工事でした。
柱は、コラム(BCR295)□-300x300x12、9、□-250x250x16、12、9を使用。
梁は、大梁のみSN400Bを使用し、小梁はSS400使用。
梁は最も大きいサイズで、H-500x200x10x16を使用。

柱脚はベースパック工法。
鉄骨階段は、折り返し階段(R付き)で計2基、製作、取付ました。
屋根は、母屋工事で、C-100x50x20x2.3を使用致しました。





平成20年8月 鉄骨壁構造3階建てデザイナーズ住宅新築工事 (世田谷区) 計20枚

壁構造を取り入れたデザイナーズ住宅3階建ての新築工事です。

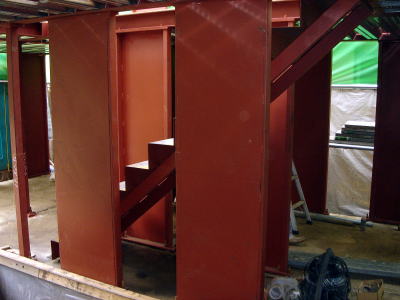

パネルの製作は、FB-25x65、FB-19x65を使用し枠を作り、そこにPL-2.3、PL-3.2を溶接し、パネルを製作致しました。
パネル部以外の柱には、STKR-75x75x4.5及び3.2、STKR-60x60x3.2、無垢材の45x65などを使用致しました。
梁は、[-150x75x4.5、H-150x150x7x10、H-148x100x6x9などを使用。
床は、一部デッキQL-99-1.6を使用し、根太にC形鋼を使用致しました。

狭小地で、全面道路の幅が狭く、ラフターが入らないため、台車を使用し手運びで搬入、
カニクレーンを使用し建方を行うなど、非常に苦労した現場でした。
ラフターが入らないため、カニクレーンを使用し、建方作業を行いました。

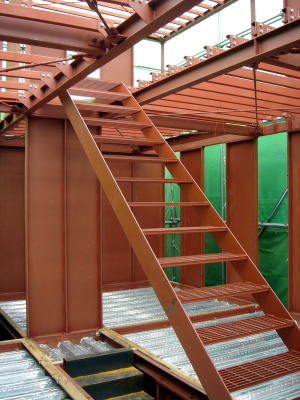

2-3F間の階段は、段板に鋼製グレーチングを使用。
1-2F間の階段は、ささら桁に□形鋼を使用し、段板と蹴込みは、PL-2.3
を使用し、製作致しました。
